Después de cargarme algunos componentes SMD del acoplador automático de antena del Icom IC7300 y de dejarlo inutilizable, ya he comenzado la tarea de intentar arreglarlo.
Como que no me veo capaz de soldar los componentes nativos a la placa original del IC7300 (principalmente porqué me cargué también alguna pista que otra), he montado una placa PCB con los mismos componentes pero en su versión clásica y además modificando el valor de la R1507 para que amplie el rango de acople hasta 6:1.
El valor de esta R1507 tendría que ser de 64,28K pero como no hay resistencia de estos valores, al final he puesto en paralelo una de 1M y otra de 68K con lo que el valor resultante es de 63,67K.

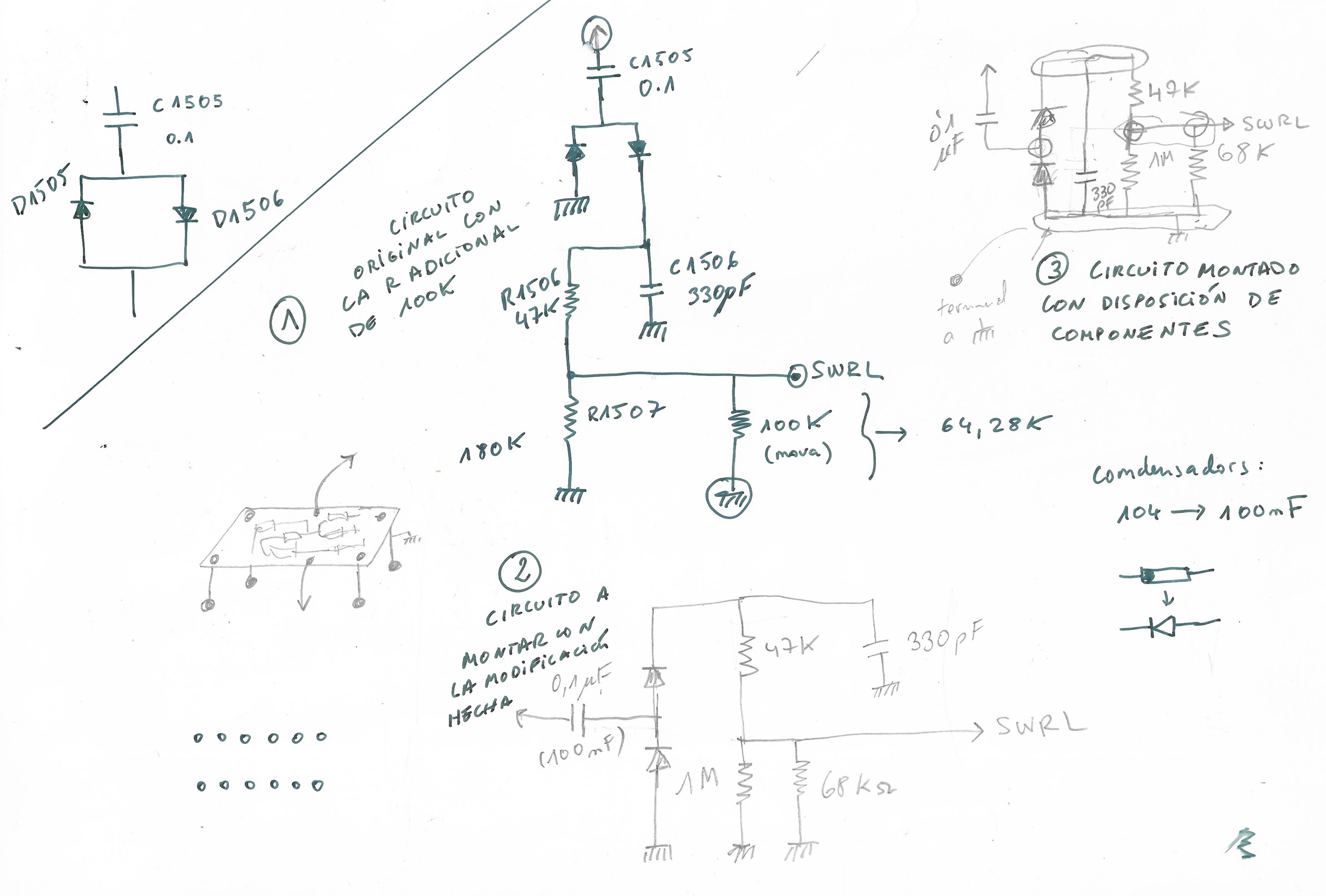

He escaneado directamente los dibujos del circuito que he montado para tenerlo como referencia porque el siguiente paso será (no hoy) soldarlo a la placa del acoplador de antena del IC7300.

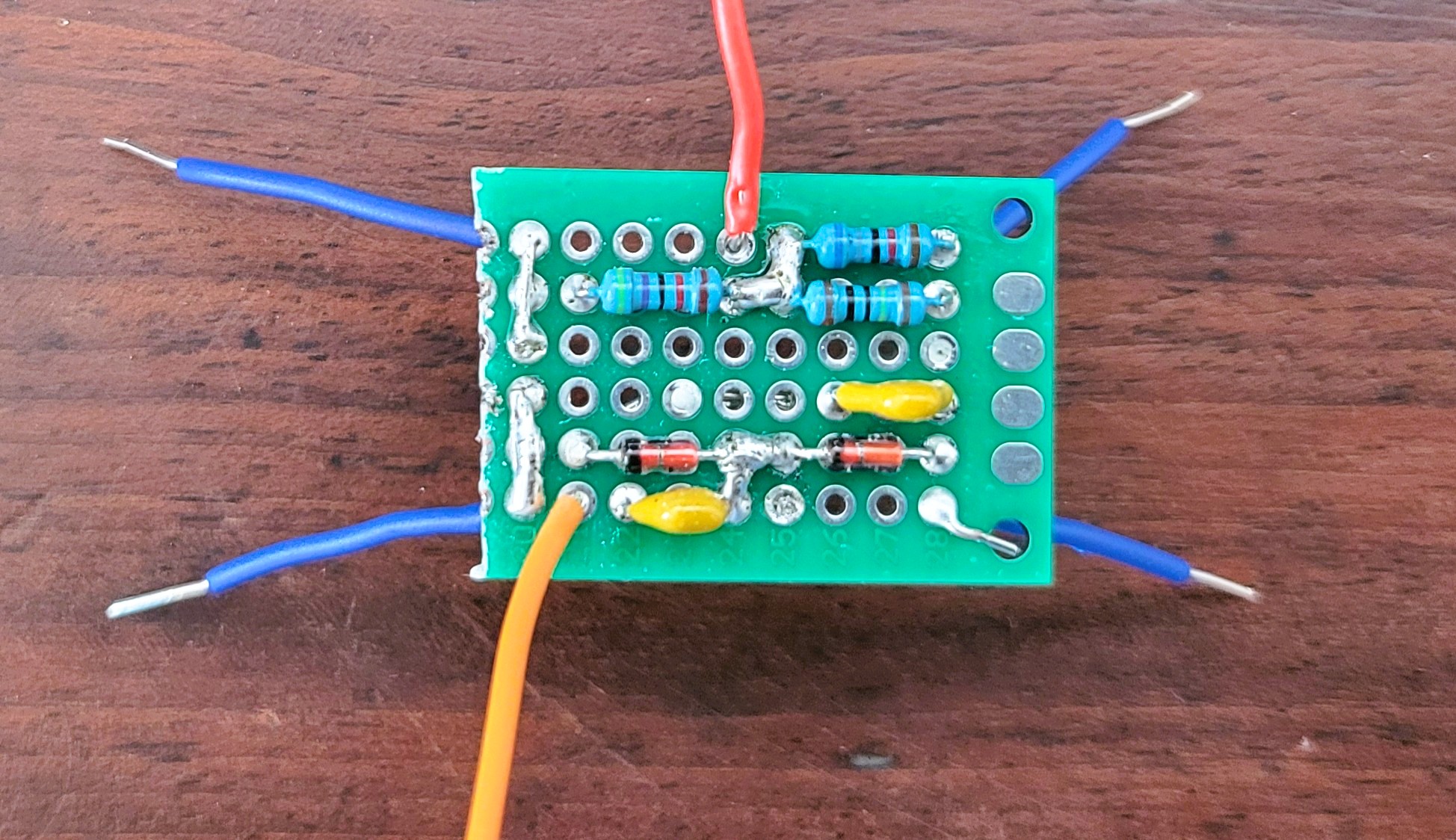

No es la placa más bonita del mundo, la verdad, pero estoy bastante orgulloso de mi trabajo. Ahora solo bastará comprobar que realmente funciona. El cable rojo es la salida SWRL y tendrá que conectarse a la pata del IC1901 junto al C1507. El cable naranja irá a la pista en la que teníamos el C1505 SMD.
Por último los cuatro cables azules los utilizaré de soporte e irán directamente soldados a tierra.
