Antenas resonantes vs banda ancha

Por fin, después de muchos años estoy empezando a entender como funcionan las antenas. Y eso que soy ingeniero de telecomunicaciones, pero estas cosas nuncan terminan de explicártelas a nivel práctico…

Dejando de lado el tema de la directividad (porque todo el mundo sabe que cuantos más elementos dipolos tenga una yagi, más direccional es), me centraré en las antenas verticales.

En HF (1-30 MHz) básicamente hay dos tipos de antenas: las resonantes y las de banda ancha. Y ambas tienen truco.

Resonantes. Las antenas resonantes tienen la habilidad de resonar en cada una de las bandas para las que han sido diseñadas. Es decir, si una antena vertical resonante funciona en 10, 15, 20 y 40m, significará que sin casi necesidad de acoplador de antena y sin haber utilizado ninguna impedancia artificial (unun) en su entrada, toda la potencia entregada por el transceptor se estará enviando en esas frecuencias a través de sus elementos radiantes.

    Aunque hay varias técnicas, el truco consiste en poner «trampas» en la antena. Por ejemplo, si queremos hacer una antena que resuene en 10 y 12 metros, entonces el elemento radiante principal tendría que medir 5 y 6 metros, cosa imposible porque o mide 5 o mide 6. Para lograrlo, colocaremos una impedancia variable en función de la frecuencia a los 5 metros de tal forma que por encima de 28 MHz no deje pasar señal. Eso lo conseguiremos con bobinas y elementos capacitivos.

    Banda Ancha. Por otro lado, las antenas de banda ancha están hechas de un hilo central a los que se instala un unun en la entrada. Un unun es un transformador de impedancia para adaptar líneas y antenas desbalanceadas que convierte la impedancia de la antena para que no haya estacionarias pero sin permitir que resuene completamente en ninguna frecuencia.

    Si una antena no resuena en la frecuencia en la que estamos emitiendo entonces tendremos ondas estacionarias (SWR). La medición de SWR para una frecuencia concreta en una antena nos dará la potencia efectiva que se irradia desde esta. Para que esa SWR sea lo más baja posible y no se nos rompa el equipo, las antenas de banda ancha incorporan un unun 1:4 o 1:9 para que la impedancia resultante sea de 50 ohms y reduzcamos la relación de ondas estacionarias.

    Es decir, que una antena de banda ancha (mucho más barata que una resonante) será siempre mucho menos eficiente que una antena resonante.

    Mi problema. Andaba yo jugando con una Moonraker GPA-80 (es una antena de banda ancha) y después de un rato en 80m haciendo FT8 cerca de 100W, la antena de golpe saltó a un alto nivel de estacionarias. Después de investigar, leer, medir y desmontar la base de la antena la conclusión es que la ferrita del unun se ha sobrecalentado y ha alcanzado la Temperatura de Curie, por encima de la cual pierde sus propiedades magneticas de forma permanente.

    Unun 4:1 de la Moonraker GPA-80

    La razón ha sido que en bajas frecuencias, donde la GPA-80 es menos resonante, la mayor parte de la energía la absorbe el unun (que no es más que una impedancia variable) para compensar la diferencia de impedancias y reducir SWRs. Esa energía que he calculado puede ser alrededor de un 60% de toda la potencia emitida por la emisora, se ha transformado en calor y es lo que ha hecho que alcance los 150-200ºC dejando inutilizado el unun.

    Una de las mediciones que he hecho para llegar a esa conclusión ha sido desmontar el unun y añadir una resistencia de 200 ohms para simular la antena y medir en su entrada con el NanoVNA la SWR. Al obtener valores de hasta 6:1 estaba claro que el unun había perdido sus propiedades.

    Así están el Camp Nou y mis hijos

    Vivo a no más de cinco minutos del estadio del F.C. Barcelona, el Camp Nou, así que voy viendo como avanzan las obras y vuelve a llenarse el barrio de gente los días de partido.

    Pol, Blanca y yo hemos ido hoy a inspeccionar un poco más de cerca como progresa la recta final de la construcción del estadio y les he hecho una foto en la que también se aprecia como de rápido crecen mis hijos que ya tienen 6 (Blanca) y 8 años (Pol).

    Pol y Blanca con el Camp Nou de fondo

    Al salir, nos hemos quedado un rato mirando el Robokeeper de Barça, una especie de portero robótico contra el que los turistas disparan balonazos esperando despitar el servosistema con escaneo de vídeo que hace que sea prácticamente infalible. Todo ello, por supuesto, previo pago de 6€ por poder chutar 3 veces el balón en un minuto.

    Ampliar el rango del tuner del IC7300

    Después de cargarme algunos componentes SMD del acoplador automático de antena del Icom IC7300 y de dejarlo inutilizable, ya he comenzado la tarea de intentar arreglarlo.

    Como que no me veo capaz de soldar los componentes nativos a la placa original del IC7300 (principalmente porqué me cargué también alguna pista que otra), he montado una placa PCB con los mismos componentes pero en su versión clásica y además modificando el valor de la R1507 para que amplie el rango de acople hasta 6:1.

    El valor de esta R1507 tendría que ser de 64,28K pero como no hay resistencia de estos valores, al final he puesto en paralelo una de 1M y otra de 68K con lo que el valor resultante es de 63,67K.

    He escaneado directamente los dibujos del circuito que he montado para tenerlo como referencia porque el siguiente paso será (no hoy) soldarlo a la placa del acoplador de antena del IC7300.

    Placa con los componentes para ampliar el rango de operación del acoplador del IC7300

    No es la placa más bonita del mundo, la verdad, pero estoy bastante orgulloso de mi trabajo. Ahora solo bastará comprobar que realmente funciona. El cable rojo es la salida SWRL y tendrá que conectarse a la pata del IC1901 junto al C1507. El cable naranja irá a la pista en la que teníamos el C1505 SMD.

    Por último los cuatro cables azules los utilizaré de soporte e irán directamente soldados a tierra.

    Tu Legado Digital

    Como ya he comentado en algunas ocasiones, sería una pena que toda la información genealógica que he recopilado, mis archivos documentales y miles de fotografías desde 1900 se perdieran cuando decida dejar este mundo.

    Por eso hace un año y poco diseñé un plan para evitar la pérdida de toda esa información, aunque no lo he ejecutado aun.

    Sin embargo, hace unos días descubrí un interesantísimo servicio en Google que se llama «Make a plan for you digital legacy». No hace falta decir que me encanta.

    La opción está disponible directamente en Manage your Google Account>Data and Privacy (ver imagen) y permite especificar hasta 10 destinatarios de correo a los que se puede dejar un mensaje personalizado y especificar a que servicios de Google tendrán acceso.

    Posteriormente, tendremos que seleccionar cuantos meses de inactividad en la cuenta de Google tienen que pasar para que se active el procedimiento que permitirá a los destinatarios tener acceso a toda tu información. En mi caso he puesto 3.

    Sencillamente brillante.

    Antena «Pata de Silla» V2

    Este fin de semana he mejorado la primera versión de la antena «Pata de Silla«. Lo que he hecho es acortar la distancia de la salida de los polos para cada una de las bandas con la entrada de la antena para que el centro quede casi debajo.

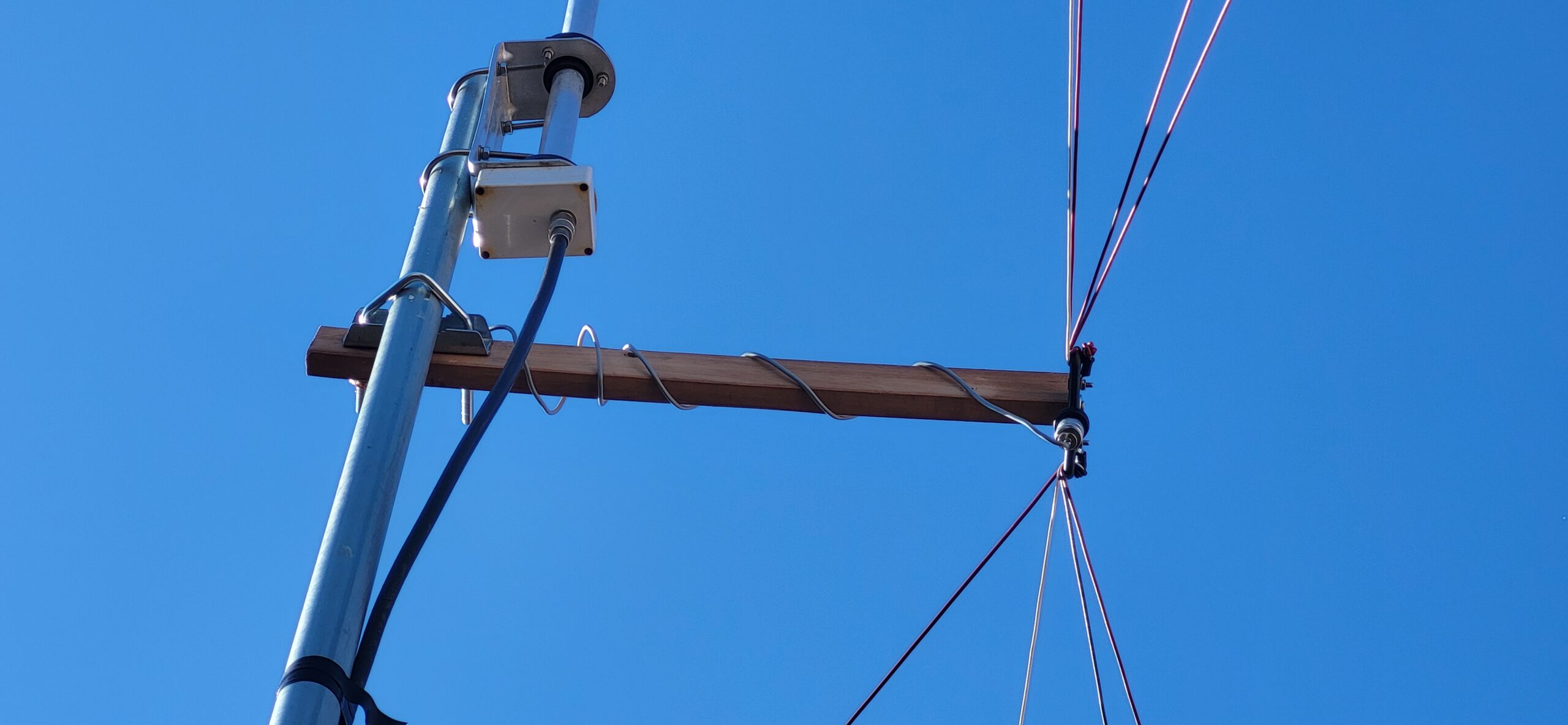

    Detalle de la antena «Pata de Silla» con el filtro choke y la salida del plano de tierra

    Posteriormente he instalado un filtro de choke directamente conectado a la entrada de la antena. De allí mismo sale el cable que entra en el soporte de los polos para crear un plano de tierra convencional.

    Filtro de choke

    En la imagen superior está el filtro de choke, comprado en Wimo, junto con el cable que une el vivo y el tierra en la antena bigotes de gato.

    El resultado es excepcional en todas las banda de HF y por primera vez he conseguido una supresión de ruido realmente buena.

    Libros random, Sant Jordi y la IA

    Ya hace unos cuantos meses que tomé la decisión de no comprar más libros ni digitales ni en papel. Ahora solo leo los libros que me regalan o los que me encuentro por la calle, generalmente junto a los contenedores de cartón.

    No es solo un tema de sostenibilidad sino también de descubrir obras de los que no conocía ni el título. En general, estoy bastante aburrido de los escritores «estrella», de los best-sellers y del afán de hacer dinero que tienen. No entiendo que un autor decida escribir un libro solamente pensando en que es lo que va a ganar. Al final, y recordad mis palabras, los best-sellers serán escritos por Inteligencia Artificial teniendo en cuenta los intereses del «main stream», serán como esas películas americanas que el mismo guión, los mismos personajes y las mismas tramas una y otra vez. La diferencia la marcarán los escritores auténticos y vocacionales, no los comerciales.

    Tampoco me gusta el mercantilismo del dia de Sant Jordi aquí en Catalunya en todo lo relacionado con los libros: lo importante es vender en vez de intentar extender la lectura reposada frente a los vídeos de 20 segundos. Desde luego, no lo vamos a lograr con el catálogo actual de publicaciones y con la panda de escritoes que incluso se anuncian ya en los autobuses.

    Un buen ejemplo de libro random que me encontré no se donde es el que me he terminado de leer este fin de semana, El romanç de Tristany i Isolda, de Joseph Bédier. Es una adaptación de una leyenda medieval de caballerías del siglo XII que te transporta a esa época, con los caballeros, los reyes, los duelos, las armaduras y la espada fácil.

    Me ha encantado y aunque es un poco complicado de leer porque utiliza palabras muy antiguas vale la pena dedicarle una semana porque ha sido algo muy distinto a todo lo leído en estos últimos meses.

    Esta no es una historia de éxito

    Esta de hoy, no es una historia de éxito. Lo he intentado por todos los métodos, he comprado nuevo equipamiento, he invertido muchas horas, me he documentado ámpliamente,… pero no ha sido posible y al final he dejado inoperativo el sintonizador automático de antena de la Icom IC7300.

    El objetivo que tenía en mente era el de modificar el circuito del acoplador de antena de la IC7300 para que admitiera un rango de acople que llegara hasta una relación de ondas estacionarias 6:1 (la actual que viene de fábrica es de 3:1 aproximadamente, lo cual es insuficiente algunas veces).

    La tarea se prometía fácil y el manual de servicio muy claro y entendible. En la página 10-9 tenemos el esquema electrónico del sintonizador y en la imagen de abajo la parte encargada de comparar la relación de ondas estacionarias que recibe con un nivel de referencia para activar o no el acoplador automático.

    Salidas SWRL y TPWRL de la IC7300

    Para ampliar el valor de ajuste hasta 6:1 bastaba con insertar una resistencia de 100kΩ entre el punto de intersección de la R1506 y la R1507 y tierra (ver imagen inferior mostrando la resistencia de 100kΩ). Numerosas personas habían reportado con éxito la operación y estaba además bien documentada. ¿Fácil no?.

    Circuito impreso del acoplador del IC7300

    Pues no, sobrestimé mis capacidades de soldadura de microcomponentes en superfice. La última vez que me peleé con SMDs (Surface Mount Device) igual hacía 20 años y entonces su tamaño era más o menos visible a simple ojo. De todas formas, como que a perseverancia nadie me gana, lo intenté con mi viejo soldador JVC de hace 30 años y no necesité ni 5 minutos en hacer desaparecer la R1506.

    Decidí entonces comprarme un soldador adecuado, concretamente el Fanttik T1 Max, una delicia comparado con lo que tengo ahora. Además me hice con un par de pinzas ESD antiestáticas y con un soporte para poder poner el teléfono en modo zoom para tener la zona de soldadura ampliada y poder verla. Todo perfecto, pero sin éxito porque continuaban siendo los componentes demasiado pequeños, el rollo de estaño muy grande y mi pulso no suficientemente estable.

    Después de muchos intentos, me he cargado las resistencias R1507 y R1506, el condensador C1506 y el diodo D1506. Un desastre…

    Como que para poder ver los componentes, he utilizado la función de vídeo del teléfono en modo grabación, tengo ahora un histórico de como de mal lo he hecho. En el vídeo superior estoy intentando susituir la R1506 por otra resistencia SMD de 47K pero un poco más grande.

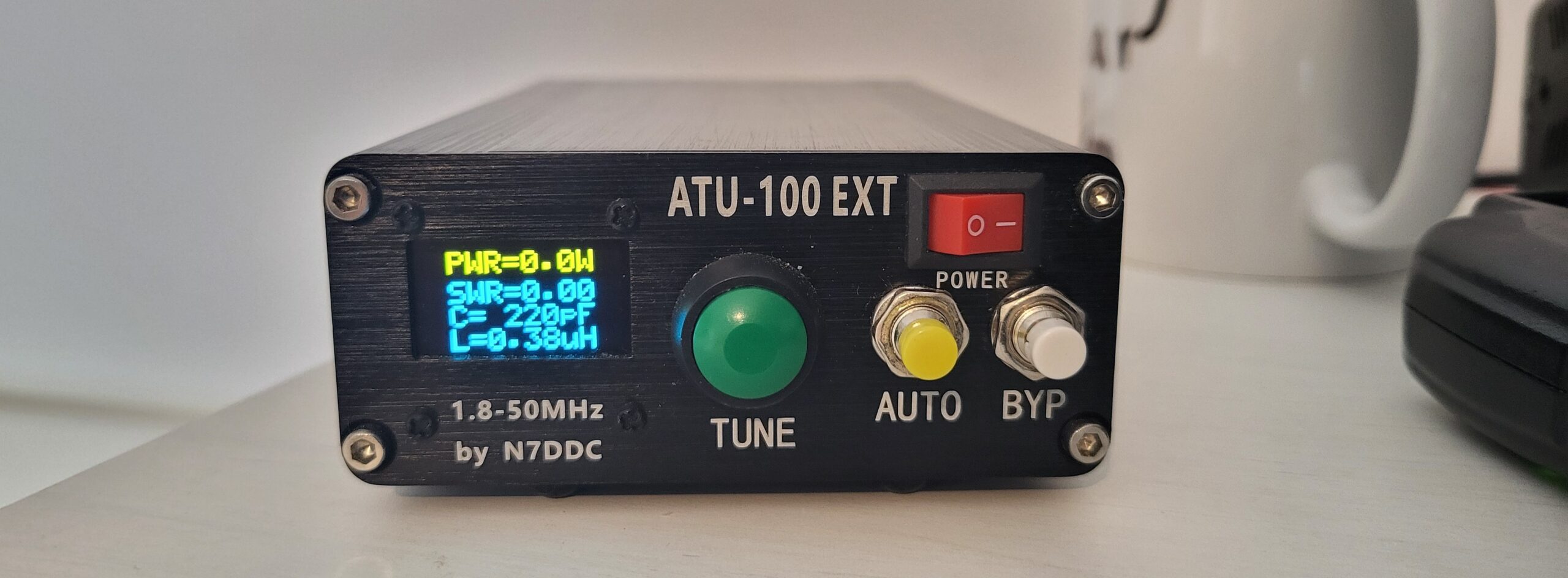

    El IC7300 sigue funcionando normalmente pero sin acoplador de antena así que lo utilizaré con el ATU-100 Ext y quizás en el futuro decido hacer otro intento y monto un pequeño circuito poniendo los diodos D1505 y D1506, los condensadores C1505 y C106, la R1506 y la R1507 pero en vez de ser de 180K, dejarla en 64K para incrementar la activación del acoplador hasta una SWR de 6:1.

    Soldadura de estaño

    Hace 25 años compré 3 carretes de estaño para soldar que me han durado hasta nuestros días así que tenía que recargar stocks, y hace una semana compré un carrete más en un chino para tenerlo para cuando se me terminara el último.

    Graso error. Que desastre de estaño, aparte de no fundir bien, no se adhiere a los cables y deja como pegotes que cuando los tocas se caen. Eso sí, era muy barato.

    Mi estaño Ibersold de cuando era joven y mi última adquisición

    Así que me he puesto a investigar los diferentes tipos de estaño que hay. La gran diferencia entre el que compré hace 25 años, de la marca Ibersold, y el que compre en el chino es que el primero tiene 3 almas de flux (es la pasta que hace que el estaño de adhiera) y un 60% de estaño mientras que el de la marca Liyset solo tiene 30% y nada más.

    Por tanto, mi próxima compra de estaño deberá incluir al menos un 2% de flux, un diámetro de 0,6mm (el actual que tengo es de 1mm y es muy grueso para componentes SMD) y al menos un 60% de estaño. Un buen ejemplo sería este.
