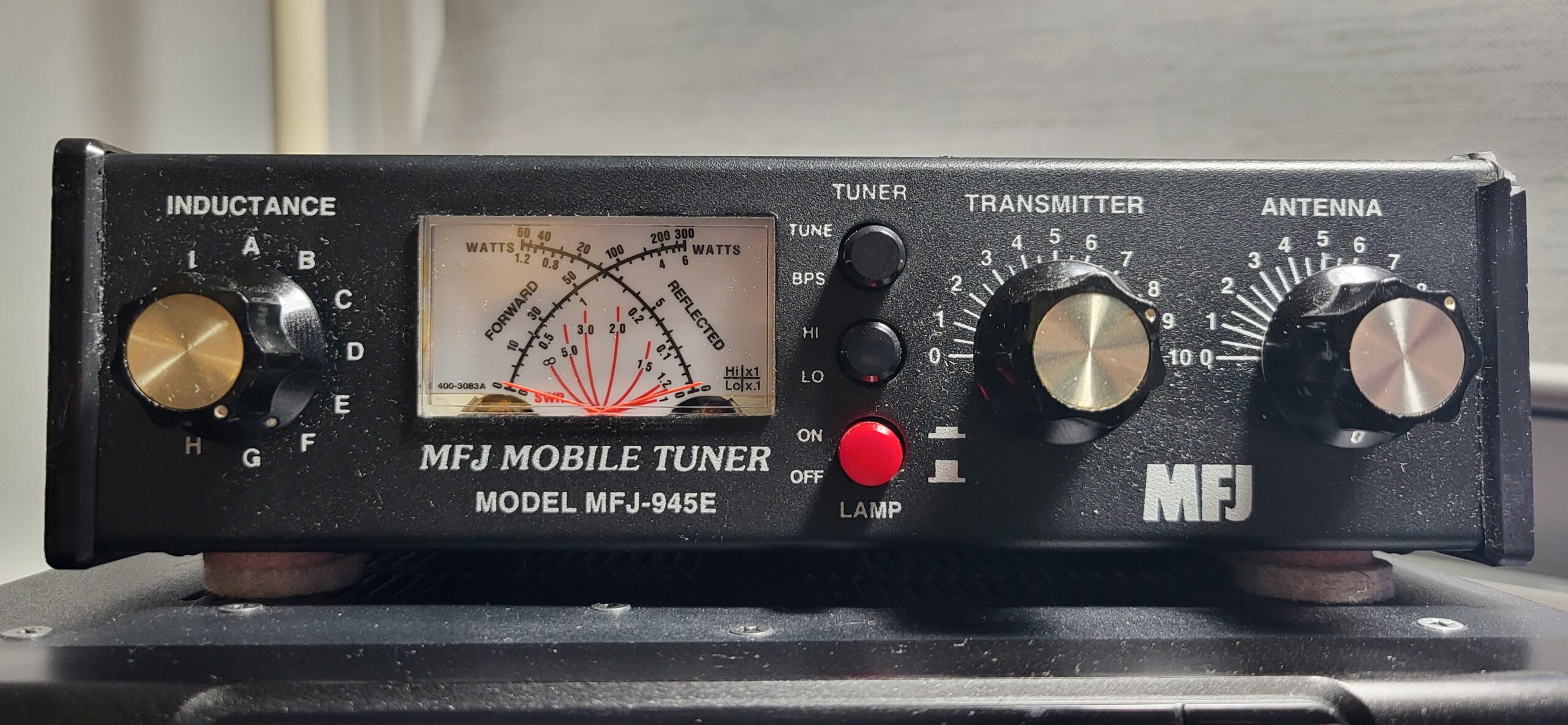

Me he comprado un acoplador manual de antena de segunda mano en Inglaterra (con eBay) y ya lo tengo en casa. Es el MFJ-945E que funciona en el rango de 1.8 MHz a 60 MHz.
Es la primera vez que tengo uno manual con variador de inductancia y al mismo tiempo con el medidor integrado de potencia enviada y reflejada y aunque es bastante potente me ha costado un poco comenzar a utilizarlo.
Para la lectura del medidor de potencia y ondas estacionarias (SWR o ROE), lo más importante a saber es que la ROE se obtiene leyendo el punto donde se cruzan las dos agujas (potencia enviada y reflejada) en las líneas rojas y que van de derecha a izquierda desde uno a infinito.
El ajuste de la antena también es algo especial. Se tiene que iniciar poniendo la posición de «Transmitter» y «Antenna» a 5 y mover «Inductance» punto a punto, hasta que la señal de ruido sea máxima. Es muy importante que cada vez que movamos el «Inductance» el equipo esté en RX y nunca en TX.
A partir de ahí ya tenemos que empezar a mover, esta vez en TX contínuo, los controles de «Transmitter» y «Antenna» de la forma tradicional hasta obtener la ROE más baja.
Para más detalles, no hay como acudir al manual completo en inglés, donde incluso tenemos el esquema electrónico del acoplador.
