Por fin me he hecho con un NanoVNA y no puedo estar más contento.
Es un analizador de redes vectorial y la principal diferencia con los analizadores de espectros tradicionales es que no permite el análisis de señales de entrada mayores de 10V en contínua o +10dBm en RF.
Es ideal para medir la relación de ondas estacionarias en antenas de radio al permitir la inyección programada de señal de radiofrecuencia y calcular la relación entre potencia envíada y reflejada (ROE o SWR en inglés).
El aparato, que cabe en la palma de la mano, es capaz de hacer muchas otras cosas pero yo lo utilizo solamente para ajustar antenas a la/s frecuencia/s en que quiero que resuenen. La forma de utilizarlo es la siguiente:
-
- Mostramos una sola gráfica. Solo vamos a querer enseñar la gráfica de ROE por lo que iremos a DISPLAY>TRACE y seleccionaremos solamente «TRACE 0» y dejaremos los otros «TRACEs» en gris haciendo doble click en cada uno de ellos. Con esto tenemos solamente que ver una curva amarilla.
-
- Mostramos la ROE en «TRACE 0». En DISPLAY>FORMAT S21 seleccionaremos «SWR» para mostrar en el puerto 1 (S11) la relación de ondas estacionarias en amarillo.
-
- Definimos frecuencia inferior y superior. Definiremos la frecuencia inicial y final de barrido para programar el ancho de banda en el que el NanoVNA analizará el rendimiento de la antena. En mi caso voy a ponerlo entre 130 y 500 MHz para poder medir mi antena de V/UHF. Iremos a STIMULUS>START y pondremos «130M». Repetiremos la operación en STIMULUS>STOP con «500M».
-
- Definimos el límite superior de la escala. Si tenemos la ROE muy alta no vamos a poder ver como de mal está el asunto por lo que mi recomendación es poner el límite del eje Y (la ROE) entre 5 y 10. En este caso la pondré a 5: DISPLAY>SCALE>TOP y poner 5.
-
- Conectamos la antena y medimos. Ahora ya solo queda conectar la antena al puerto 1 que viene marcado como «S11» y ya está. Para poder saber la relación de ondas estacionarias para una determinada frecuencia solo tenemos que movernos con la gráfica con la rueda que hay en la parte superior del NanoVNA.

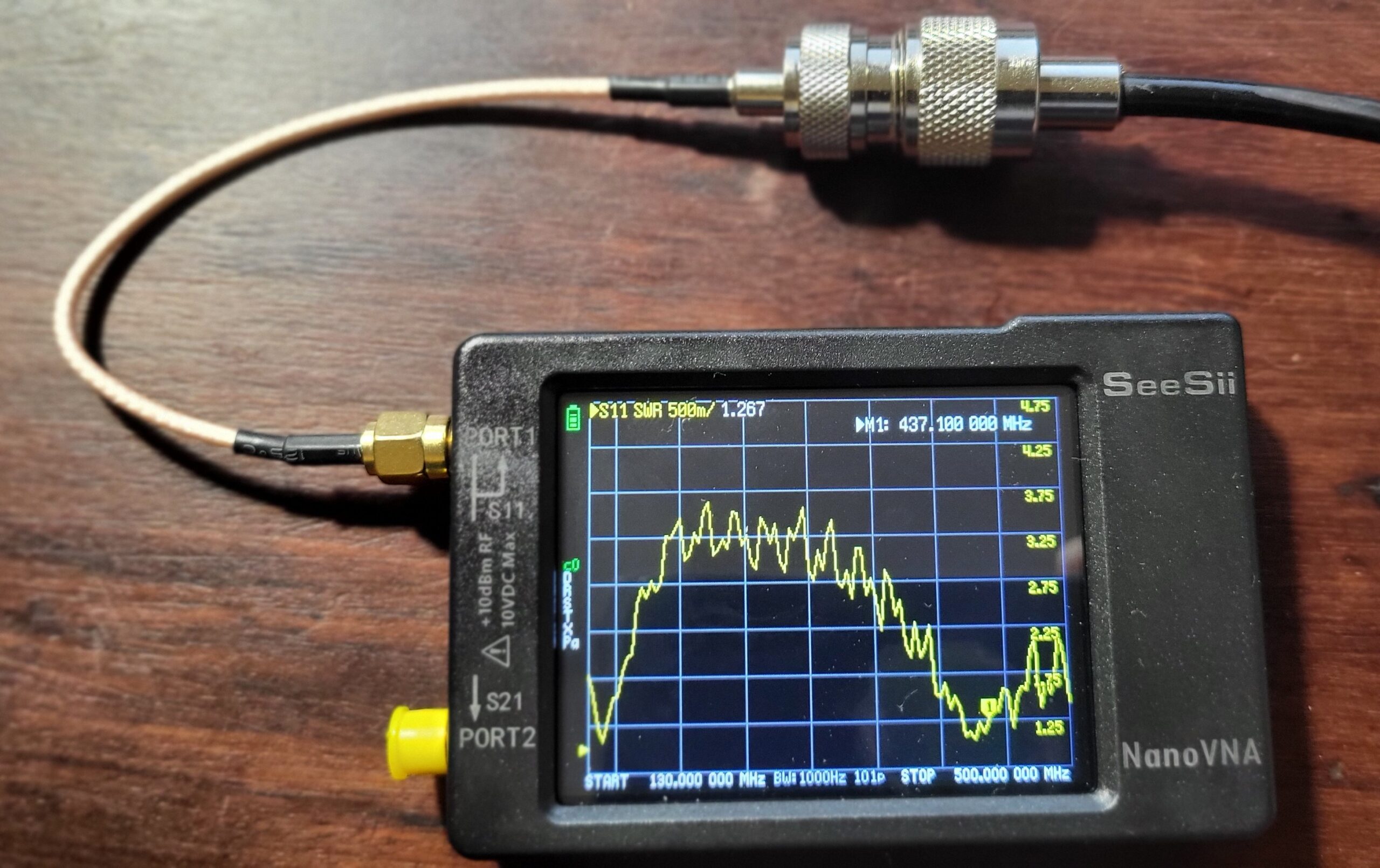

En la fotografía anterior se puede apreciar un pequeño marcador en la parte inferior derecha que corresponde a la medida que se puede leer en la parte superior: un ROE (o SWR) de 1,267 para una frecuencia de 437,1 MHz. No está nada mal para una antena de no más de 60 o 70cms de longitud para el coche donde se pueden ver los dos mínimos que corresponden a 145 MHZ y 435 MHz.
